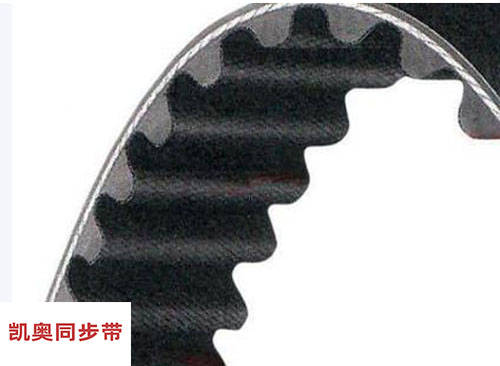

同步皮带在木工机械的失效分析报告（范例与模板）

一、适用范围与术语

本报告适用于封边机、砂光机、数控镂铣机、开料中心、板式家具生产线中的输送与定位工段，以及贴标、检测、分拣等相关设备。

报告中涉及的主要失效术语说明如下：

• 齿根开裂：指齿底出现微裂纹并逐渐向齿尖扩展。
• 齿部剪切：指皮带齿被剪断。
• 齿剥离：指齿从带体上成片脱落。
• 折曲失效：因小直径弯折导致芯线呈直线状断裂。
• 跳齿/爬齿：指齿爬出轮槽后又回弹入槽，形成反复冲击。
• 齿面/齿背磨损：通常由对中不良、张力不当或油污引起。
• 背部平行开裂：指皮带背部沿齿向出现平行裂纹，常伴随温度升高。
• 勾形磨损：因张力过低或系统松动导致齿侧出现“起毛”状偏磨。

以上术语及其机理为行业通用描述，用于统一现场判断与报告撰写标准。

二、方法与数据采集

失效调查的基本流程如下：

1. 现场信息记录：包括设备型号、工段位置、同步带型号（如HTD S5M/S8M/S14M、STPD、T5/T10等）、带宽、节线长度、安装日期、累计运行时间或循环次数，以及相关报警或停机记录。
2. 运行数据采集：涵盖速度、扭矩、电流波动情况，加减速曲线特征，负载周期，张紧方式及设定参数。
3. 取样与外观检查：对带体断口、齿面、齿背及背部进行拍照和显微观察，测量齿高损失、齿距变化及背部裂纹密度。
4. 轮系检测：检查带轮直径、槽型精度、径向跳动、平行度与同面度，评估齿面粗糙度及磨损形态。
5. 环境与污染状况：记录粉尘、木屑、金属屑等污染物情况，是否存在油雾或渗漏，以及环境温湿度与散热条件。
6. 实验室分析（可选）：进行显微组织与硬度检测、动态模量与温度扫描、FTIR或热分析以评估材料老化程度，必要时可通过台架试验复现冲击、张紧、对中或污染等工况。

报告建议包含以下字段：失效部位与形貌描述、初步失效机理、直接诱因、根本原因链、证据链（照片、数据、检测结果）、短期止损措施、长期纠正方案、验证与复盘安排。该流程与行业通用失效图谱一致，可直接应用于木工机械场景。

三、典型案例分析（木工场景）

案例1：封边机输送同步带早期齿根开裂

• 工况：高速封边，连续运行，粉尘大，存在间歇性堵料。
• 现象：运行数周后齿根出现放射状微裂纹，随后背部沿齿向开裂并迅速扩展。
• 证据：断口起于齿根；齿面有局部“光亮磨耗”；带轮挡边处可见挤压痕迹；现场存在卡料现象。
• 根因：冲击载荷（堵料）叠加带轮跳动与挡边挤压，导致齿根应力集中；粉尘加剧齿面磨损与温升。
• 纠正与预防：增设缓冲与防卡料装置，优化加减速曲线；更换高跳动带轮并做动平衡，消除挡边挤压；按厂商要求调整张紧力；加强清扫与防油措施，必要时选用耐磨配方或更大直径带轮。

案例2：砂光机同步带齿面光亮磨耗与齿侧起毛

• 工况：长带、高速运行，存在油雾与木屑污染。
• 现象：齿面发亮，齿侧出现“绒毛状”偏磨，运行噪声增大。
• 证据：带轮齿面粗糙且有点蚀；轴线不平行；带轮有油污附着；齿侧帆布起毛。
• 根因：对中不良、带轮不合格及油污污染共同导致齿侧高压偏磨与橡胶软化。
• 纠正与预防：校准轴线平行度与同面度，更换不合格带轮并控制表面粗糙度；加装挡油与清扫装置，消除油污来源；选用耐磨、耐油配方同步带，并确保带宽合适。

案例3：数控镂铣主轴进给同步带拉断

• 工况：小带轮传动，频繁启停，安装预紧力偏大。
• 现象：投运不久即整根拉断，断口前齿面已有压痕与齿根微裂。
• 证据：断口呈现低周疲劳特征；齿根微裂纹密集；带轮槽有撬伤痕迹；张紧设定过高。
• 根因：安装过紧、小带轮高弯曲应力及撬带操作导致局部损伤，诱发快速疲劳断裂。
• 纠正与预防：按手册重新设定张紧力，采用弹性或自动张紧装置；更换带轮并修复槽内伤痕；装配时采用“短中心距装带”方法，严禁硬撬；多带并联系统需确保带长与张力一致。

案例4：贴标工位同步带背部裂纹与热老化

• 工况：长期靠近热源，散热不良。
• 现象：背部出现平行于齿向的裂纹，齿面粘滞发软。
• 证据：环境温度高，局部有油污浸润；带体橡胶硬化。
• 根因：长期高温（超过85°C）导致橡胶硬化开裂，油污加速失效过程。
• 纠正与预防：改用耐热配方同步带或优化散热与负载；加强隔热与密封，清除油污源；复核张紧力与速度设置，避免额外发热。

上述现象、机理与对策与同步带典型失效图谱一致，常见失效模式还包括折曲失效（因小直径弯折或异物导致）、冲击负荷（堵料卡料引发齿根裂）、安装张力不当（导致齿剪切或跳齿）、带轮不合格或对中不良（引起偏载与磨损）、以及高温、油污或腐蚀性粉尘（造成材料老化与粘滞）。

四、根因判定与纠正措施速查

• 现象：齿根放射状裂扩展至背部平行开裂
• 机理：冲击载荷、小带轮弯折、带轮跳动
• 纠正：增大带轮直径、加装缓冲装置、消除挡边挤压、优化加减速控制。
• 现象：齿面光亮磨耗、齿侧起毛
• 机理：对中不良、带轮不合格、油污污染
• 纠正：校准平行度与同面度、更换不合格带轮、加装挡油与清扫装置。
• 现象：条状橡胶从齿根脱落、齿距错位
• 机理：张紧不足、系统松动、跳齿
• 纠正：重新设定张力、紧固支架、必要时加装张紧轮或导向装置。
• 现象：断口整齐呈45°锯齿状
• 机理：正常芯线疲劳（运行2–3年后）
• 纠正：视为正常寿命终结，优化选型与维护计划。
• 现象：局部齿面“碾碎”感
• 机理：带轮跳动或径向跳动导致周期性张力波动
• 纠正：更换跳动超标带轮、进行动平衡、提高支撑刚度。
• 现象：跑偏、单侧严重磨损
• 机理：轴线不平行、挡边挤压
• 纠正：重新对中、均衡张力、修正或更换挡边与导条。

以上判断标准与处置要点对应同步带典型失效机理及木工现场常见诱因，可作为快速诊断与整改的参考清单。

五、预防性维护与设计建议

1. 选型与几何设计：在重载或冲击工段优先选用更大直径带轮及更高齿根强度的齿形（如HTD弧齿或圆弧齿）。严格控制轴线平行度与同面度，避免挡边挤压。多带并联时应确保带长一致、张力均衡。
2. 张紧与冲击防护：推荐使用弹性或自动张紧装置，并对堵料、卡料等工况设置预报警或联锁保护，以降低冲击峰值。在冲击频繁的场合，可考虑采用可打滑传动方式替代纯啮合同步带，以吸收冲击。
3. 环境与防护措施：在粉尘、油雾等腐蚀性环境中，应加装密封罩、导油槽和清扫器，定期清洁齿面与带轮。高温段需选用耐热配方同步带，或通过调整负载与散热条件控制温度。
4. 运行与维护管理：建立张力台账与定期检查制度，记录首件或批次寿命数据，定期评估带轮磨损情况。更换同步带时应成套更换，并校核多带并联的一致性。停机检修时优先排查带轮跳动与槽型合格情况。
