在材料科学与表面处理技术高速发展的今天，陶瓷与电镀的结合打破了传统工艺的边界，为工业设计与精密制造开辟了新路径。陶瓷电镀技术通过在陶瓷表面沉积金属层，既保留了陶瓷的耐高温、耐腐蚀、绝缘等特性，又赋予其导电性、装饰性及焊接性，成为航空航天、电子通信、生物医疗等领域的"隐形冠军"。本文小编将从技术原理、工艺流程、应用场景及发展趋势四个维度，深度解析这一跨界技术的核心价值。

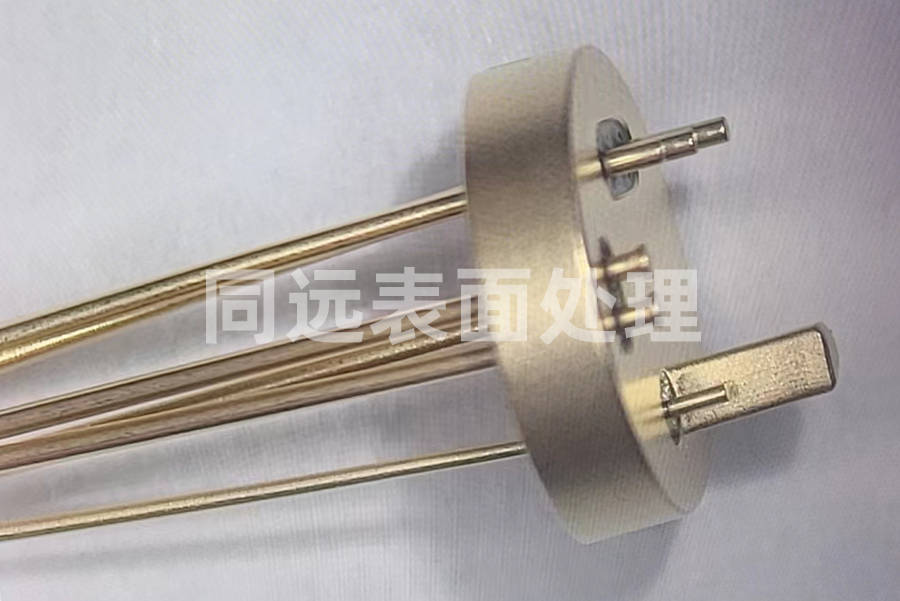

一、技术原理：从绝缘到导电的"魔法"转化

陶瓷作为典型的离子键或共价键化合物，其表面天然具备高电阻率特性，传统电镀技术难以直接附着金属。陶瓷电镀的核心突破在于表面金属化预处理，通过化学蚀刻、激光打孔或物理气相沉积（PVD）等方法，在陶瓷表面形成微米级孔洞或金属过渡层，为后续电镀提供"锚点"。例如，氧化铝陶瓷电镀前需经过敏化-活化处理，使表面生成具有催化活性的钯核，从而引导铜、镍等金属离子还原沉积。这一过程如同在陶瓷表面"播种"金属种子，最终形成均匀致密的金属镀层。

二、工艺流程：精密控制下的多步骤协同

陶瓷电镀的完整流程包含四大关键环节：

1、前处理：通过超声波清洗、喷砂或化学腐蚀去除陶瓷表面杂质，确保基材洁净度；

2、表面活化：采用化学镀（如化学镀镍）或真空溅射技术，在陶瓷表面形成0.1-1μm的金属过渡层；

3、电镀沉积：根据需求选择铜、镍、金、银等金属，通过控制电流密度、温度及镀液成分，实现镀层厚度与性能的精准调控；

4、后处理：通过热处理消除内应力，或进行抛光、喷涂等表面修饰，提升镀层附着力与美观度。

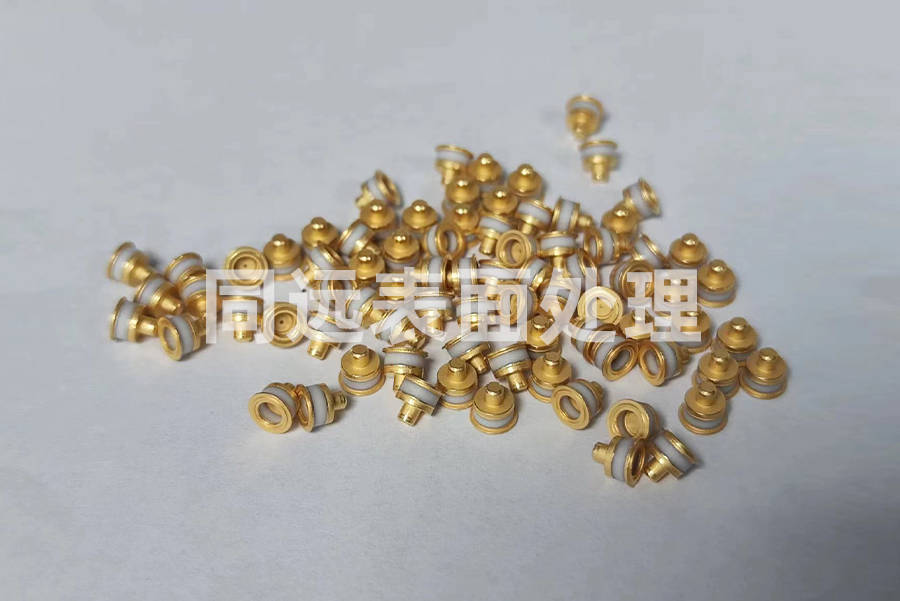

三、应用场景：从微观器件到宏观工程的全面渗透

1、电子通信领域：陶瓷电镀技术是5G基站滤波器、高频PCB基板的核心工艺；

2、航空航天领域：航天器热控系统中的陶瓷涂层电镀，可同时实现隔热与导电功能；

3、生物医疗领域：氧化锆陶瓷种植体经电镀钛层后，生物相容性提升3倍，骨结合速度加快50%，成为口腔修复市场的革命性产品。

4、装饰艺术领域：陶瓷电镀技术使传统瓷器具备镜面光泽与金属质感。

四、发展趋势：绿色化与智能化的双重驱动

随着"双碳"目标的推进，陶瓷电镀技术正朝着两大方向革新：

1、环保工艺突破：传统六价铬电镀液逐步被无氰镀液替代，如采用硫酸盐体系电镀镍，可将废水处理成本降低60%；

2、智能化生产升级：AI算法实时监控镀液成分与电流参数，使不良品率从5%降至0.3%。例如，某品牌开发的智能电镀线，通过机器视觉检测镀层均匀性，生产效率提升3倍。

结语

从实验室到产业化，陶瓷电镀技术用20年时间完成了从"不可能"到"必需品"的蜕变。随着材料基因组计划与工业4.0的深度融合，这一跨界技术必将催生更多颠覆性应用，为全球制造业转型升级注入新动能。对于企业而言，掌握陶瓷电镀核心技术，意味着在高端制造领域占据战略制高点；对于消费者，则意味着更轻便、更耐用、更环保的产品体验。这场材料科学的"化学反应"，正在重新定义我们与陶瓷的关系。
