碳化硅陶瓷与氧化铝陶瓷作为工业陶瓷的两大支柱，因成分与结构差异，在性能与适用场景上呈现鲜明对比。

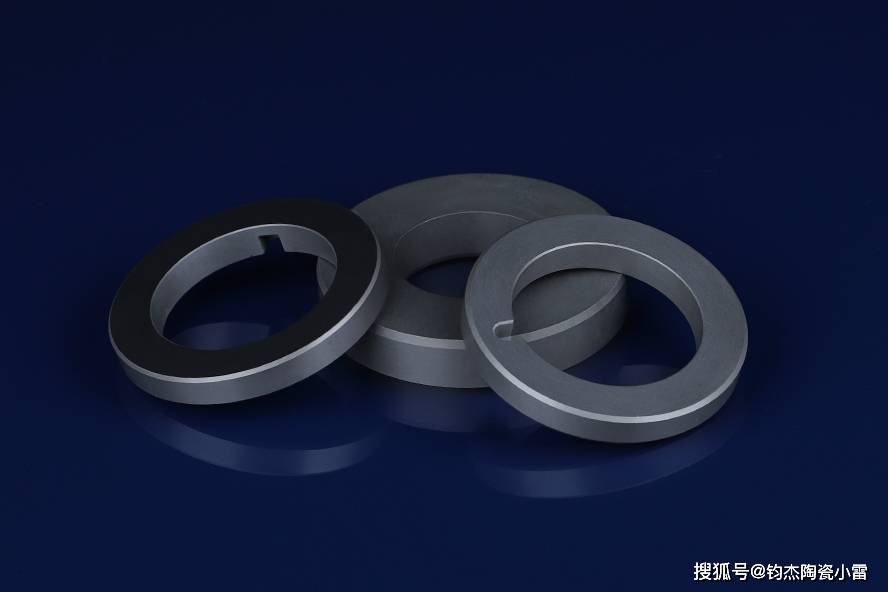

碳化硅陶瓷的优势集中在极端环境适应性：其热导率高达120-200W/(m·K)，是氧化铝的5-10倍，在高温下仍能保持稳定导热，适合半导体设备的散热部件；常温抗弯强度可达400-600MPa，耐磨性是氧化铝的3-5倍，常用于晶圆研磨盘等高频摩擦场景；且对含氟、氯的腐蚀性气体耐受性更强，是刻蚀设备聚焦环的首选材料。

但它的短板也很突出：原料纯度要求极高，烧结需在2000℃以上的惰性气氛中进行，生产成本是氧化铝的4-6倍；脆性更大，抗冲击性能较弱，加工时易产生微裂纹，导致精密部件成品率偏低。

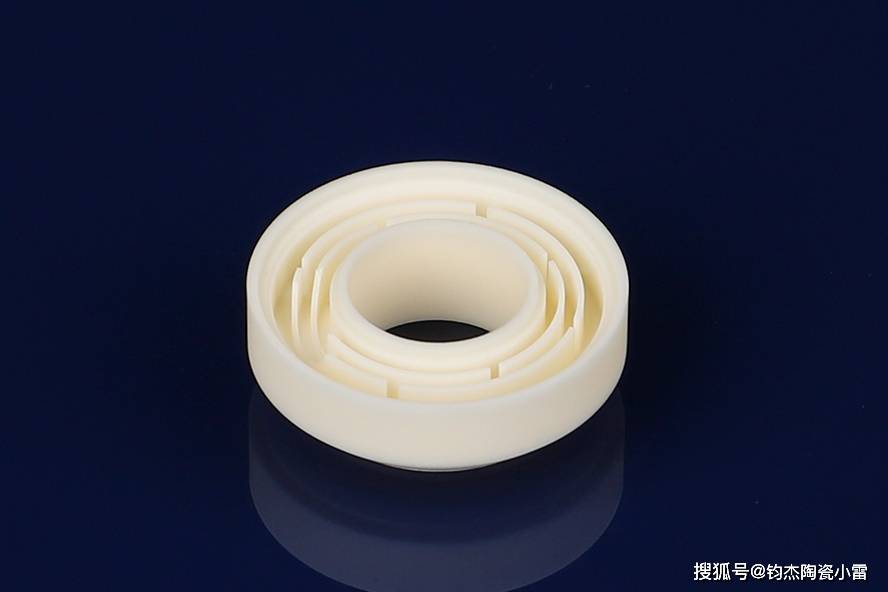

氧化铝陶瓷（纯度90%-95%）的优势在于性价比与加工性：原料易得，烧结温度仅需1600℃左右，适合批量生产；抗弯强度约300-400MPa，虽低于碳化硅，但韧性更优，可加工成复杂形状的腔体、喷嘴等部件。其绝缘性能优异，体积电阻率是碳化硅的10¹⁰倍以上，适合作为半导体设备中的绝缘支撑件。

不过，氧化铝的局限性明显：热导率仅20-30W/(m·K)，高温下易因热应力开裂；耐磨性和耐腐蚀性较弱，在含氟等离子体环境中使用寿命仅为碳化硅的1/3。

两者的选择需结合场景权衡：碳化硅适合高频散热、强腐蚀、高磨损的核心部件，如刻蚀机边缘环；氧化铝则在绝缘要求高、形状复杂且成本敏感的场景更具优势，如薄膜沉积设备的载盘。这种互补性让它们共同支撑着半导体、新能源等高端制造领域的材料需求 Jundro Ceramics作为一家专注于精密五轴加工特种陶瓷和特种玻璃的厂家，致力于为半导体零部件制造提供高质量的材料解决方案。
