“科学成像摄影技术”(Scientific lmaging photography technology)主要应用于油画修复，是一系列专业的摄影手段用以协助修复作品。本文主要总结了常用的三种可见光与四种不可见光，以及它们是如何帮助我们进行深层状况分析的。

徐悲鸿临摹伦勃朗《妇人倚窗像》科学成像图

科学成像在修复过程中属于必不可少的一部分，而合理运用科学成像摄影技术照相机能获得比人眼观察更仔细，更重要的信息。修复师们常通过这种技术更好的对作品进行保护与修复。

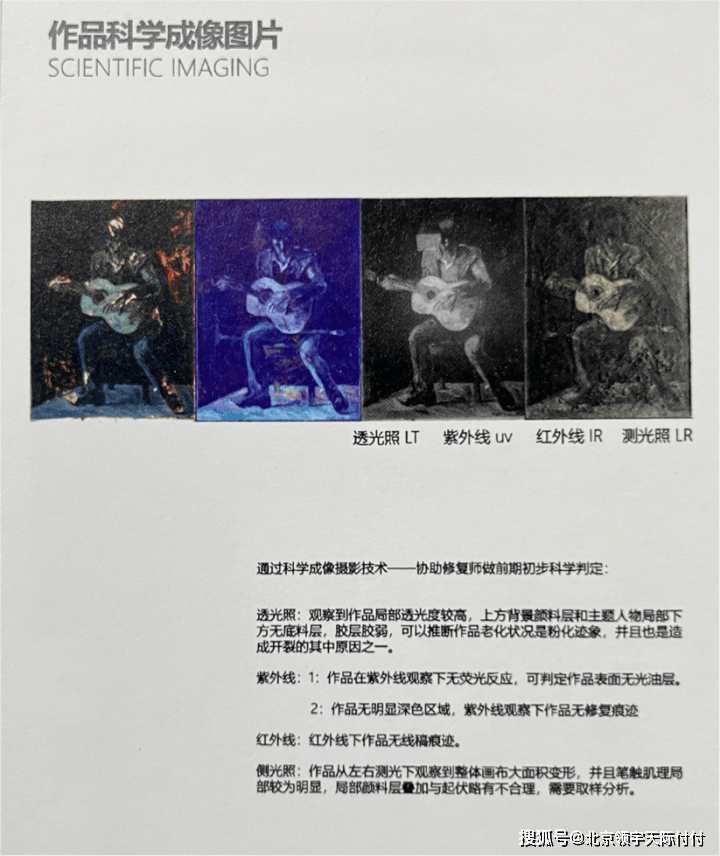

拍摄于广州美术学院“一树百获”油画修复展

可见光

正光成像正面示意图

正光成像：要求在暗室内，通风良好，无阳光直射，将画作放置在纯黑色背景板下，放置一个色板，用于调控合适的灯光，用波长400～720nm的白光正面、均匀的照在作品上，通常用于作品修复的记录，修复前后对比和修复进度、绘制技法、基本病害。

背透光成像正面示意图

背透光成像：要求在暗室内，通风良好，无阳光直射，将画作贴近放置在大型透光台前，调控合适的灯光，可借由黑色挡板，集中光束，用波长400～720nm的白光背面、均匀的照在作品上，从而用于观察画层的厚度和画面缺口。

侧光成像单侧光正面示意图

侧光成像：要求在暗室内，通风良好，无阳光直射，用波长400～720nm的白光正侧面(左侧、右侧、顶部、底部)根据作品需求进行拍摄，使用单侧光的照在作品上，通常用于观察作品的颜料厚薄、起伏、笔触形状、色层起翘等。

不可见光

徐悲鸿临摹伦勃朗《妇人倚窗像》X射线成像

X射线成像：要求在专业的实验室、医院或工作室内，做好相关的安全防护措施。X射线属于不可见光，但本质上和可见光是一样的，都具有折射、衍射、散射和无损穿透的特点。X射线穿透能力强、折射率几乎等于1、透过晶体能发生衍射，常见用于修复的有X射线荧光光谱仪(XRF)，用于材料的元素分析，适合检测油画颜料元素成分等。X射线衍射(XRD)，常用于检测样品晶体形态等。当XRF与XRD两者结合可以分析大部分有晶体结构的材料的来由(包括颜料，底层材料这类材料)。在油画修复的应用上，一般来说使用的颜料的元素不同，所成像的深浅也不一样(含铅，汞类元素的颜料会吸收X射线，所以图像中该部位会呈白色)。

红外伪色IRFC摄影正面示意图

红外伪色IRFC摄影：要求在专业的实验室或工作室内，做好相关的安全防护措施。红外伪色IRFC摄影是利用APOLLO红外反射成像仪拍摄与正面成像将两者运用数字图像技术合成软件，结合在一起，形成以红色为主的假彩色图像，主要用于区分材料种类(不同材料吸收不同的红外光波，通过区分不同波长的红外线区分颜色)。在一些修复案例中，也可以快速、有效的识别出现代颜料、后期润色的修复痕迹。

Apollo红外反射成像正面示意图

红外反射成像：要求在专业的实验室或工作室内，做好相关的安全防护措施。红外光，又称红外线。属于不可见光，红外光具有无损穿透、波长长而宽的特点。红外反射成像技术在文物保护与修复中主要用于探测画作隐藏信息，并对不同颜料进行初步的鉴别、便于修复师观察底稿、隐藏色层等，修复师可以通过这些信息来获取作品最原始的信息。常见的红外摄影是700—1100nm的红外近光谱范围，英国OPUS INSTRUMENT公司生产的Apollo红外反射成像仪(900––1700nm)是如今唯一成熟的、最先进的红外成像技术设备。

紫外光成像正面示意图

紫外光成像：要求在专业的实验室或工作室内，做好相关的安全防护措施。紫外光，又称紫外线。属于不可见光，紫外线有无损穿透、能量高、波长短的特点。紫外光成像技术在文物保护与修复中主要用于检测画作表面是否涂抹光油、某些化学物质、某些有机颜料、某些重金属颜料和修复补色干预等(照射部位会显现出荧光反应，重新绘制的补色修复痕迹呈现深色)。常见的紫外光波段在10—400nm的电磁波，而紫外光成像技术在修复领域一般取365—390nm的范围，波长约365nm的时候，是为最佳成像效果。

以上内容转自贾鹏 材料与修复公众号内容。
