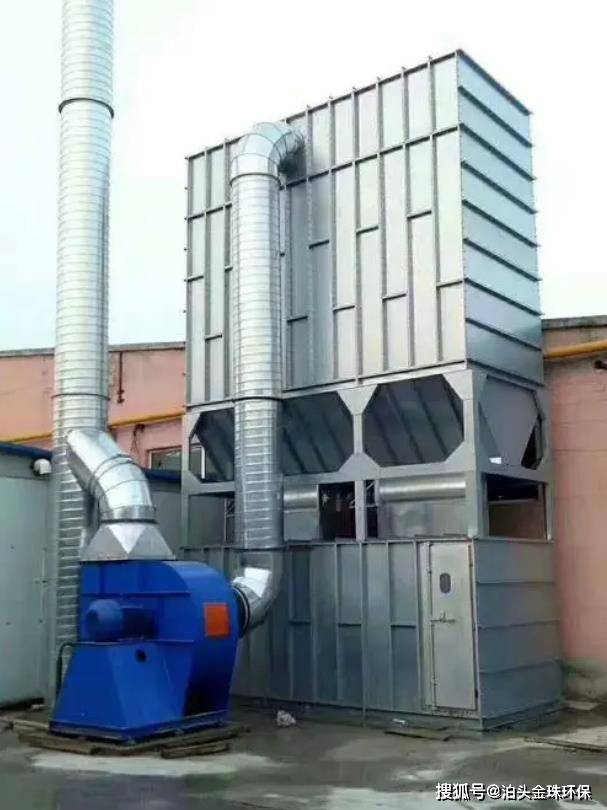

木工脉冲布袋除尘器结构组成详述

木工脉冲布袋除尘器作为一款针对木工加工过程中粉尘治理的高效设备，凭借其科学合理的结构设计，在净化空气、保护环境以及保障工人健康方面发挥着关键作用。其结构主要由箱体、风系统、吹系统以及进气与排灰装置几大部分构成，以下将对其进行详细阐述。

一、箱体结构

箱体是木工脉冲布袋除尘器的核心承载部件，为整个设备的稳定运行提供了坚实基础，其设计耐压高达5000Pa，能够适应不同工况下的压力变化，确保设备在长期使用过程中的安全性与可靠性。具体而言，箱体包含以下几个关键组成部分：

1.袋室：作为布袋的安装空间，袋室为含尘气体的过滤提供了场所。其内部合理布局的布袋，能够有效拦截粉尘颗粒，使清洁空气得以通过。袋室的结构设计充分考虑了布袋的安装、更换以及维护的便利性，确保操作人员能够轻松进行相关作业。

2.净气室：与袋室相对应，净气室是经过滤后清洁空气的汇聚区域。经过布袋过滤的空气在此汇集，然后通过后续的风系统排出设备外部。净气室的设计注重气流的均匀分布，以保证过滤后的空气能够顺畅排出，减少气流阻力，提高除尘效率。

3. 孔板尘布袋门架：孔板作为布袋的支撑结构，其上均匀分布着众多孔洞，用于固定布袋。尘布袋门架则为布袋提供了稳定的安装框架，确保布袋在过滤过程中不会因气流冲击而晃动或脱落。门架的设计强度高、稳定性好，能够承受布袋在脉冲清灰过程中的振动和冲击力。

4.检修门：为了方便设备的日常维护与检修，箱体上设置了检修门。检修门采用密封设计，能够有效防止粉尘泄漏，同时配备可靠的锁紧装置，确保在设备运行过程中检修门不会意外打开。通过检修门，操作人员可以方便地进入箱体内部，对布袋、脉冲阀等关键部件进行检查、更换和维修。

二、风系统

风系统是木工脉冲布袋除尘器的动力核心，负责将含尘气体吸入设备内部进行过滤处理，并将清洁空气排出室外。该系统主要由风机和配用电机两部分组成：

1. 风机：作为风系统的关键设备，风机通过高速旋转产生强大的吸力，将木工加工过程中产生的含尘气体吸入除尘器内部。风机的选型需根据设备的处理风量、风压等参数进行精确匹配，以确保能够满足不同工况下的除尘需求。同时，风机的设计注重节能与降噪，采用先进的叶轮设计和优化的气流通道，降低能耗的同时减少运行过程中的噪音污染。

2.配用电机：电机为风机提供动力支持，其性能直接影响到风机的运行效果。配用电机需具备足够的功率和稳定的转速，以确保风机能够在长时间连续运行过程中保持高效稳定的工作状态。此外，电机还配备了完善的保护装置，如过载保护、过热保护等，能够有效防止电机因异常情况而损坏，延长设备的使用寿命。

三、吹系统

吹系统是木工脉冲布袋除尘器实现脉冲清灰功能的关键部分，通过定期向布袋内喷射高压气体，清除布袋表面附着的粉尘，恢复布袋的过滤性能。该系统主要由主气管吹管、脉冲阀和控制仪三部分组成：

1.主气管吹管：主气管作为高压气体的输送通道，将压缩空气从气源输送至各个吹管。吹管上均匀分布着多个喷吹孔，每个喷吹孔对应一个布袋，能够将高压气体精准地喷射到布袋内部，实现高效清灰。主气管和吹管的设计注重气流的均匀性和稳定性，确保每个布袋都能获得足够的清灰气流，避免出现清灰不均匀的现象。

2.脉冲阀：脉冲阀是吹系统的核心控制元件，它能够在控制仪的指令下迅速开启和关闭，实现高压气体的脉冲喷射。脉冲阀的性能直接影响到清灰效果和设备的运行稳定性。优质的脉冲阀具有响应速度快、密封性好、使用寿命长等特点，能够在频繁的开关动作下保持良好的工作性能，确保清灰过程的高效可靠。

3.控制仪：控制仪作为吹系统的“大脑”，负责控制脉冲阀的开启和关闭时间以及清灰周期。通过精确的程序控制，控制仪能够根据设备的运行工况和粉尘浓度自动调整清灰参数，实现智能化清灰。同时，控制仪还具备故障诊断和报警功能，能够及时发现设备运行过程中的异常情况并发出警报，方便操作人员进行检修和维护。

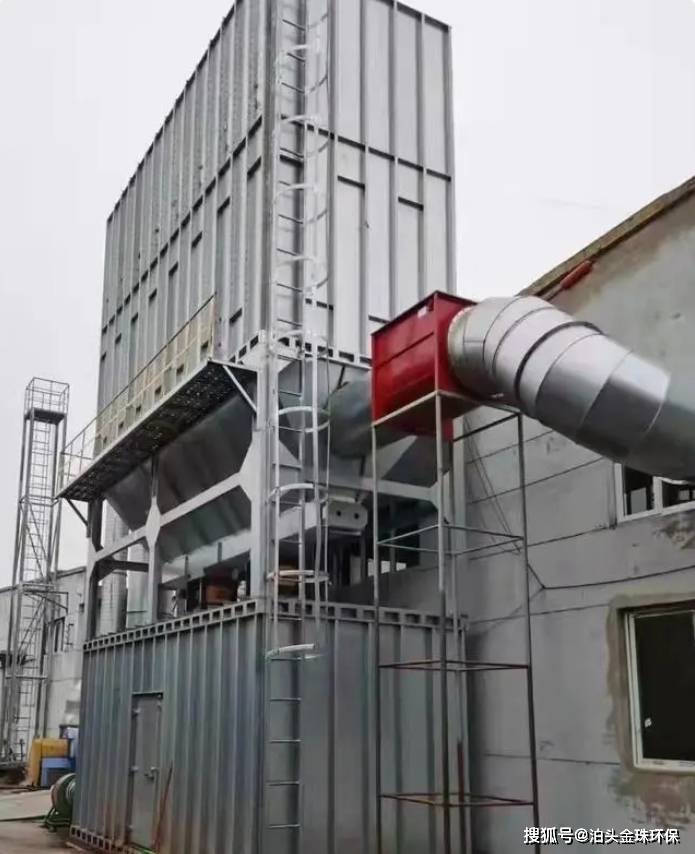

四、进气与排灰装置

进气与排灰装置是木工脉冲布袋除尘器实现粉尘收集与排放的重要环节，根据不同的使用场景和需求，进气与排灰装置分为多种形式：

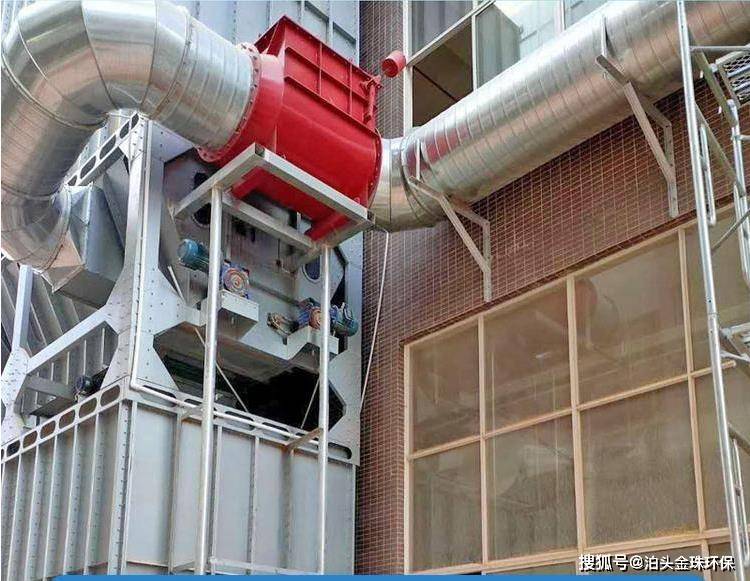

1. 进气形式：进气装置的设计主要考虑如何将含尘气体均匀地引入除尘器内部，以提高过滤效率。通常采用渐扩管或渐缩管等结构，使气流在进入箱体前能够逐渐减速或加速，减少气流对布袋的冲击，同时保证气流在箱体内的均匀分布。

2. 排灰形式：排灰装置根据不同的应用场景和安装要求，分为灰斗式、灰仓式和抽屉式三种形式。

-灰斗式：灰斗式排灰装置适用于对粉尘收集量较大且需要定期清理的场合。灰斗呈锥形结构，能够使粉尘在重力作用下自然堆积在底部，然后通过排灰阀定期排出。灰斗的设计注重粉尘的流动性，避免出现粉尘堵塞现象，同时配备料位计等检测装置，能够实时监测灰斗内的粉尘高度，方便操作人员及时进行排灰操作。

-灰仓式：灰仓式排灰装置通常与灰斗配合使用，将灰斗排出的粉尘收集到灰仓中。灰仓的容量较大，能够满足较长时间的粉尘存储需求，减少排灰次数。灰仓的设计注重密封性和防潮性，防止粉尘泄漏和受潮结块，同时配备除尘器等辅助设备，对排出的空气进行再次净化，避免二次污染。

-抽屉式：抽屉式排灰装置适用于对粉尘收集量较小且需要频繁清理的场合。抽屉式排灰装置通常安装在箱体底部，操作人员可以方便地将抽屉抽出，清理其中的粉尘。抽屉式排灰装置具有结构简单、操作方便、清理彻底等优点，但需要定期进行清理，以防止粉尘堆积过多影响设备正常运行。

- 仓顶除尘器特殊排灰形式：对于仓顶除尘器，由于其直接安装在仓顶上，无需单独设置排灰装置。经过过滤后的粉尘直接排入下方的灰仓中，通过灰仓的排灰系统进行统一处理。这种设计减少了设备的占地面积和安装复杂度，同时提高了粉尘收集的效率。

综上所述，木工脉冲布袋除尘器通过科学合理的结构设计，将箱体、风系统、吹系统以及进气与排灰装置有机结合在一起，形成了一个高效、稳定、可靠的粉尘治理系统。在实际应用中，根据不同的工况和需求，可以对各部分结构进行灵活调整和优化，以达到最佳的除尘效果。
